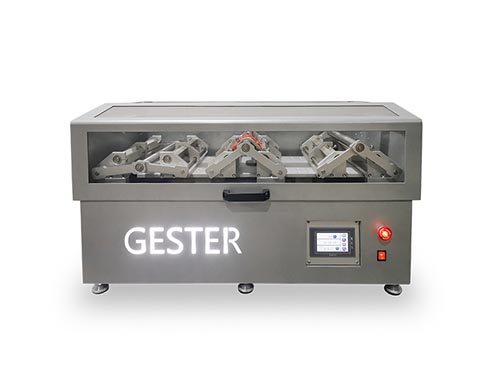

Comprobador de flexión de suela Se utiliza para medir la resistencia a la flexión de suelas de zapatos en movimiento continuo. Antes del ensayo, se perforan varios orificios en la posición de máxima flexión y se monta la muestra entre dos accesorios: una abrazadera fija y un actuador móvil. La muestra se flexiona con el movimiento de la máquina. Tras un cierto número de ciclos de ensayo, se retira la muestra y se comprueba la diferencia de longitud de corte.

Pasos de prueba

• Preparación de muestras: Seleccionar las únicas muestras que cumplan con los requisitos de la norma y cortar las muestras según las dimensiones especificadas en la norma ISO 17707. Se requiere un mínimo de 3 muestras por prueba.

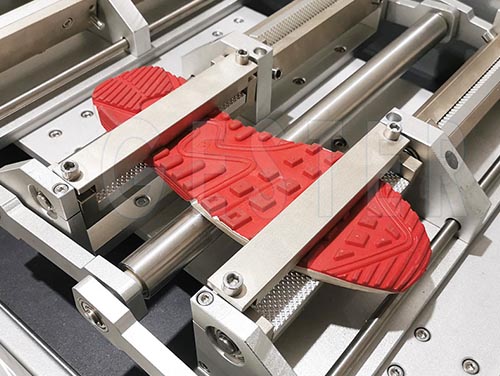

• Fijación de la muestra: Fije la muestra de suela en la máquina de ensayo para asegurar que esté plana, vertical y estable. En la línea de máxima tensión de flexión del patrón antideslizante de la suela, utilice una cuchilla de entallar para perforar tres pequeñas aberturas.

• Configuración de parámetros: Ajuste los parámetros de prueba como el ángulo de flexión, la frecuencia y los tiempos de prueba del Comprobador de resistencia a la flexión de la suela del zapato .

• Prueba de inicio: Encienda la máquina de flexión Bennewart y realice varias pruebas de flexión. Durante la prueba, observe cuidadosamente el grado de deformación y las grietas en la suela.

• Evaluación de resultados: Una vez finalizada la prueba, utilice una lupa para inspeccionar la resistencia a la extensión de la suela, mida la longitud final del corte en la superficie de la muestra y compárela con la longitud inicial. De acuerdo con los requisitos de la norma o las especificaciones del producto, se evalúan los resultados de la prueba para determinar si la durabilidad y la resistencia a la flexión de la suela cumplen con los requisitos.

• Registrar datos: registrar los resultados de la prueba, incluidos los parámetros de la prueba, los resultados de la prueba, la información de la muestra, etc., para la documentación del control de calidad.

• Ángulo de flexión: 90 ± 2, pero también se puede ajustar según los requisitos de prueba.

• Diámetro del mandril: 30 mm, se utiliza para sostener la muestra de la suela para doblarla.

• Velocidad de doblado: generalmente entre 125-150 cpm, pero se puede ajustar según el estándar de prueba o la demanda.

• Ancho de fijación: para garantizar una fijación estable de la muestra de la suela durante la prueba, el ancho generalmente se diseña de acuerdo con el tamaño de la suela.

• Estructura: El comprobador de flexión único generalmente consta de un actuador electromecánico, un sistema de control PLC, una celda de carga y un conjunto de sujeción de la muestra.
