Probador electromagnético de vibraciones aleatorias GT-N48

Fabricantes de equipos de prueba de embalaje | Sistema de prueba de vibración

Marca:
GESTER
Artículo No.:
GT-N48
Orden (MOQ):
1
Tiempo de espera：
15-30 days

Pregunte ahora

Detalle del producto

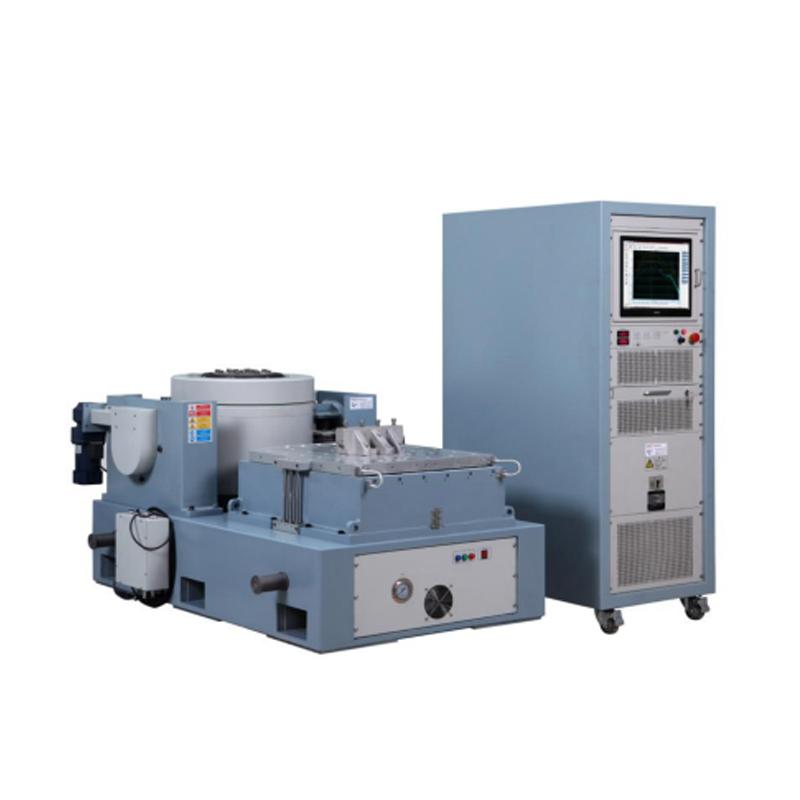

Probador electromagnético de vibraciones aleatorias GT-N48

Introducción del producto

Solicitud:

Las pruebas de vibración consisten en aplicar excitación o impacto a un componente o dispositivo para observar su respuesta en condiciones ambientales reales. Estas pruebas se utilizan en una amplia gama de productos industriales, desde placas de circuitos impresos, aeronaves y buques de guerra hasta cohetes, misiles, automóviles y electrodomésticos.

Fórmula de selección de la máquina de vibración y diagrama de la estructura del generador de vibración

Este equipo se suele personalizar según los requisitos de prueba del cliente. Antes de solicitar un presupuesto, el cliente debe proporcionar el peso y el tamaño de la muestra.
Tipos de prueba: Barrido sinusoidal, Aleatorio
Rango de frecuencia: 1-3000 Hz
Fórmulas: A(g)=(2πf)2Dcm/980≒A=0.002DmmF2 D=A/0.002F2 F=M(kg) ×A(g)

Especificaciones clave

A03S15 Especificaciones del generador de vibraciones electrodinámico
Fuerza sinusoidal máxima	300 kg.f cima
Fuerza aleatoria máxima	300 kg.f r.ms
Fuerza de choque máxima	600 kg.f cima
Rango de frecuencia	1 ～ 4000 Hz
Desplazamiento máximo	40 mm pp
velocidad máxima	2 m/s
Aceleración máxima (sin carga)	100G (980 m/s²)
Carga útil máxima	120 kg
Frecuencia de aislamiento	2,5 Hz
Diámetro de la armadura	Ф150 mm
Masa de la armadura	3 kg
Hilos de tabla	13×M8
Fuga magnética	＜ 10 gauss
Dimensiones	7 80 mm×5 70 mm×6 7 0 mm
Peso	Acerca de 460 mil GS
Amplificador de potencia de conmutación digital SA03K
Potencia de salida	3 kVA
Voltaje de salida	120V
Corriente de salida	30A
Dimensiones	910 mm× 610 mm×1 150 mm
Peso	330 KG S
Sistema de protección servo
Funciones	Temperatura, presión atmosférica, sobredesplazamiento, sobretensión, sobrecorriente, subtensión de entrada, fallo externo, potencia de control, fallo lógico, pérdida de fase , etc.
Controlador digital de vibraciones VCS-2
Hardware	2 canales de entrada, 1 canal de salida Capacidades: Senoidal, Aleatoria, Choque Clásico
PC de control	Ordenador industrial de marca con monitor LCD (teclado y ratón óptico incluidos).
Software	Interfaz chino/inglés, análisis en el dominio del tiempo/frecuencia, fuente de señal, análisis de barrido sinusoidal, generación automática de informes en formato WORD.
O sistema operativo	Windows 10
Acelerómetro LTE	Rango de frecuencia : 1—7000 Hz Sensibilidad : 30 PC/g Rango de temperatura : -40 - 160℃
Plataforma de extensión vertical VT40
Material	Aleación de aluminio/magnesio
Tamaño de la tabla	4 00 mm× 4 00 mm
Roscas de montaje	Insertos de acero inoxidable M8
Frecuencia máxima	2000 Hz
Peso	14 KG S
Mesa deslizante hidrostática H40
Material	Aleación de aluminio/magnesio
Tamaño de la tabla	400 mm × 400 mm
Roscas de montaje	Insertos de acero inoxidable M8
Frecuencia máxima	2000 Hz
Peso	25 kg
Ventilador de refrigeración B751D (con silenciador)
Fuerza	0,75 kW
flujo de aire	11 m³/min
Dimensiones	500630850 mm
Peso	45 kg S
Requisitos eléctricos:
Fuente de alimentación	Trifásico 380V/50Hz, 7kVA
Resistencia del terreno	≤4Ω

Descripción de la configuración y accesorios

Cuerpo Shaker	Generador de excitación electromagnética A03S15	1 Unidad
	Ventilador de refrigeración B751D (con silenciador)	1 Unidad
	Plataforma de extensión vertical VT40 de 400 mm × 400 mm	1 Unidad
	H40 Horizontal Oil - Mesa para diapositivas de películas 400 mm x 400 mm	1 Colocar
Amplificador de potencia de conmutación digital	Amplificador de potencia de conmutación digital SA03K	1 unidad
	Sistema de protección servo	1 juego
	Fuente de alimentación de excitación	1 juego
Controlador digital de vibraciones	Controlador de vibración digital de bastidor principal	1 unidad
	Acelerómetro del sistema	2 unidades
	PC de control	1 juego
	Disco de instalación del software de control	1 juego
Accesorios estándar	Cables de extensión y conductos de aire	1 juego
	Herramientas especiales auxiliares	1 juego
	Accesorio de barra/tira de presión vibratoria	1 juego
	Muelle neumático de aislamiento de vibraciones	4 piezas
