Marca:
GESTERArtículo No.:
GT-LA10DOrden (MOQ):
1Tiempo de espera：
20-30 daysDetalle del producto

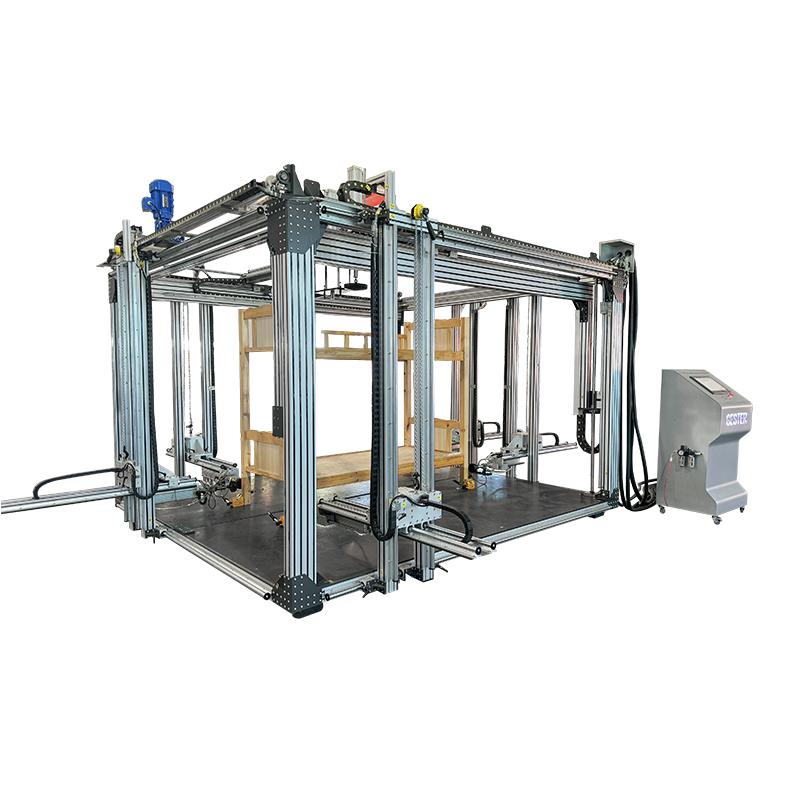

Máquina de pruebas universal para muebles con control PLC GT-LA10D
Solicitud:
EsteProbador de mueblesSe utiliza para probar las propiedades mecánicas de mesas, escritorios, camas, cunas y sillas. Permite realizar pruebas de carga estática horizontal y vertical, así como ensayos de impacto y durabilidad.
Característica:
1. La máquina de prueba de muebles cuenta con un diseño de estructura de marco. El marco está hecho de aluminio industrial de alta calidad, de aspecto elegante y generoso.
2. Hasta 8 juegos de cilindros de carga instalados: 5 juegos en cilindros horizontales en cada uno de los cuatro lados, 2 juegos de cilindros verticales y 1 juego de cilindros de impacto en el marco superior. Todos los cilindros se pueden ajustar verticalmente, verticalmente y hacia atrás para cubrir todas las superficies de montaje. Los 8 juegos de cilindros pueden funcionar de forma conjunta o independiente.
3. El bloque fijo inferior se puede ajustar libremente para adaptarse a las diferentes especificaciones de la muestra.
4. PLC + pantalla táctil a color de 15 pulgadas para controlar las acciones de la máquina; la operación es intuitiva y sencilla.
5.GESTERInvestigación y desarrollo independientes con diseño único, que adopta el modo de control de válvula proporcional eléctrica SMC + modo de accionamiento del cilindro para cumplir en gran medida con los estándares internacionales de precisión de fuerza y requisitos dobles de velocidad de prueba; el sensor de fuerza de alta precisión detecta el valor de fuerza inmediatamente; cada grupo de carga ajusta el control individualmente; la fuerza de carga es estable y confiable.
6. Almohadilla de carga extraíble, puede cambiar fácilmente las diferentes almohadillas de carga para cumplir con los diferentes requisitos de prueba.
|
Modo de control |
Control PLC |
|
La longitud máxima de la muestra |
3 metros |
|
Sensor de fuerza |
2,5 kN |
|
Modo de control |
PLC + Pantalla táctil + Sistema GESTER |
|
Método de conducción |
Cilindro AIRTAC: 8 piezas Válvula proporcional eléctrica SMC 7 piezas
|
|
Suministro de aire |
≥0,6 Mpa |
|
Fuente de alimentación |
CA 220 V 50 Hz/60 Hz |
|
Máquina ddimensiones |
5980 × 5680 x 3940 mm (largo)×O×H) |
|
Pesos de la máquina |
3000 kg |
Estándars
Thabilidades& Desks&Unidades de almacenamiento
EN1730-2012 Sección 6.2, 6.3, 6.4,6.5, 6.6, 7.2, 7.3 ,
BS EN 15372-2016 Prueba1, Prueba2, Prueba3, Prueba5, Prueba6, Prueba8, Prueba10,
AS NZS 4610.3-1999 Anexo B, D, E, G, N, P, R
AS NZS 4442-1997 Anexo A, B, H, J
EN527-3, EN581-3,
GB/T 10357.1,
ISO 7170 Sección 6.2.2, 6.4.1,7.5.2
BS4875-7（correspondiente conISO7170)
Sillas y taburetes
EN 1728-2012 Sección 6.4, 6.5, 6.7, 6.12, 6.15, 6.16, 6.17,6.24,7.3, 7.4, 7.9, 8.2, 8.4.1,8.5, 8.8
EN581-2-2015（correspondiente a EN1728-2012),
EN1335-3 -2009 Sección 7.2.1, 7.2.2, 7.3.1
EN 1729-2-2012 Sección 5.3.2, 5.3.3, 5.3.5, 5.3.6, 5.3.7
EN 16139-2013（(correspondiente a EN1728-2012)
ISO 7173-1989 Sección 7.1, 7.2, 7.3, 7.5, 7.6, 7.7, 7.8, 7.10
BS5459-2-2000 Sección A5.15.2
Sección BS5459-2-2000 A5.2,
GB/T 10357.3 -2013 Sección 4.3,6.4,4.7,4.8,4.10,4.11,6.9
Cama
EN 1725-2023 Sección 6.6 PRUEBA 1,2,3,4,5,6,7,8,12
EN 747-2 Sección 5.4,5.5,5.6.1,5.7,5.8
ISO198833-2018Sección 6.2,6.3.1,6.3.2,6.4.1,6.4.2,6.4.3,6.5.1,6.5.2, 6.6
Accesorios
|
EstándarAccesorios |
5 conjuntos |
Dispositivo de carga horizontal |
|
2 colocars |
Dispositivo de carga vertical |
|
|
1 juego |
Dispositivo impactador |
|
|
2 piezas |
GT-LB01-2 Almohadilla de carga del asiento |
|
|
2 piezas |
GT-LB01-3 Almohadilla de carga para asiento más pequeña |
|
|
2 piezas |
GT-LB01-4 Almohadilla de carga trasera |
|
|
7 piezas |
GT-LB01-5 Plataforma de carga local |
|
|
1 juego |
Dispositivo impactador de asientos GT-LB01-6 |
|
|
1 sít(350 libras) |
Dispositivo impactador tipo bolsa BIFMA GT-LB01-11 |
|
|
7 piezas |
Sensor de fuerza |
|
|
7 piezas |
Eléctrico pagproporcional valve |
|
|
1 juego |
Motor |
|
|
8 piezas |
Tapones |
|
|
OpcionalAaccesorios |
1 colocar |
GT-LB01-1A Plantilla de punto de carga |
|
1 colocar |
Martillo de impacto GT-LB01-7 |
|
|
2 colocars |
GT-LA25 Masa de prueba de la litera |
|
|
4 piezas |
Almohadilla de carga de 75 mm x 75 mm |
|
|
1 juego |
Disco de 100 kg con peso superpuesto |
|
|
1 pieza |
Almohadilla de carga de Φ300MM |
|
|
1 pieza |
Almohadilla de carga de Φ400MM |
|
|
1 juego |
GT-MA12B Compresor de aire |
