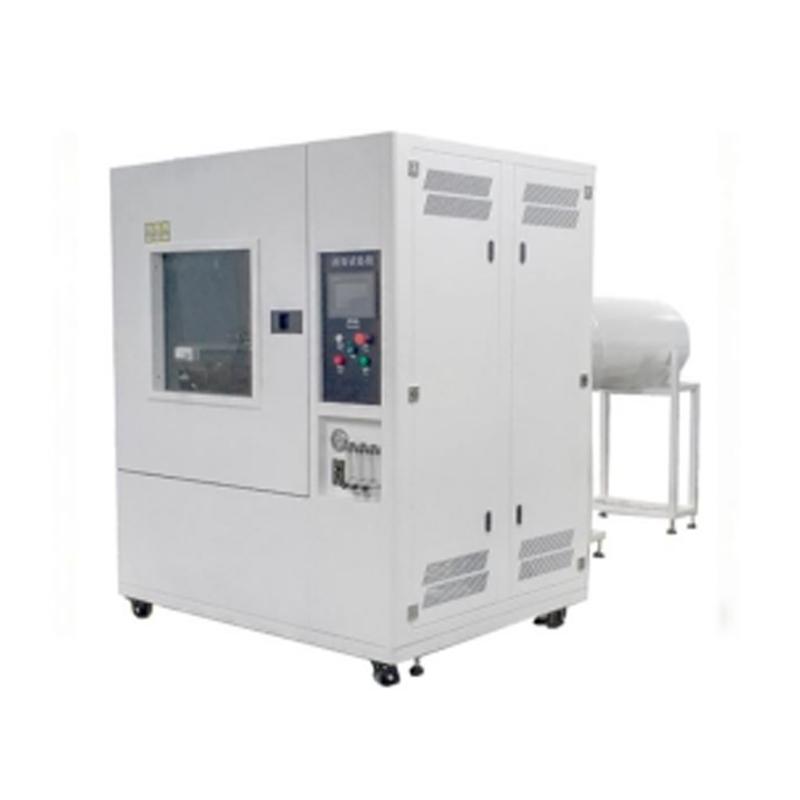

Cámara de ensayo de rociado de lluvia IPX 123456 GT-F62

Cámara de prueba de pulverización de lluvia horizontal GT-F62es un sistema de prueba de entrada de agua todo en uno diseñado para realizarIPX1, IPX2, IPX3, IPX4, IPX5 e IPX6Pruebas de protección en una sola unidad. Totalmente compatible conIEC 60529, GB 4208, GB 2423.38 y GB 4706.32Evalúa la resistencia al agua de componentes automotrices, electrónicos, gabinetes eléctricos y productos de iluminación en condiciones de lluvia simuladas.


La cámara de prueba de lluvia GT-F62 está disponible en500L, 1000L y 1500Lopciones de capacidad. Controlado a través de unPanel táctil PLC (Teelong), integra una plataforma giratoria inclinable de 15°, un tubo oscilante oscilante R400/R600 mm y unMecanismo de cabezal rociador oscilante eléctrico para pruebas IPX5/6.

  • Marca:

    GESTER
  • Artículo No.:

    GT-F62
  • Orden (MOQ):

    1
  • Tiempo de espera:

    15-30 Days
  • Detalle del producto

Cámara de prueba de pulverización de lluvia horizontal IPX 123456


Introducción del producto

Solicitud:

EsteCámara de prueba de pulverización de lluvia IPX1-IPX6Se utiliza principalmente para evaluar el rendimiento de los productos durante su almacenamiento, transporte y uso en condiciones climáticas lluviosas. Es aplicable para probar el rendimiento físico y otros aspectos relacionados de productos electrónicos y eléctricos, lámparas, armarios eléctricos, componentes eléctricos, automóviles, motocicletas y sus piezas en condiciones de lluvia simulada. Tras la prueba, se verifica el rendimiento del producto para determinar si cumple con los requisitos, lo que facilita el diseño, la mejora, la verificación y la inspección de fábrica.


Estándares:

GB2423.38-90, GB4706.32, IEC 60529, GB 4208, etc.


Especificaciones clave


Modelo

GT-F62-500

GT-F62-1000

GT-F62-1500

Capacidad

500 litros

1000 litros

1500 litros

Dimensiones de la cámara interior

(mm, W×D×H)

800×800×800 mm

1000×1000×1000

1500×1500×1500

Dimensiones de la cámara exterior

(mm, W×D×H)

1380×3600×1750

1480×3800×1800

18900×4300×2300

Dimensiones del área de goteo

(mm, W×D×H)

600×600×60

800×800×60

800×800×80

Distancia entre el tanque de goteo de agua y la cámara de muestras

200 mm (interior)

Diámetro del orificio de goteo

φ0,4 mm

Espaciamiento de los orificios de pulverización de agua

20 mm

Lluvia

1±0,5 mm/min, 3±0,5 mm/min

Placa giratoria

IPX1: horizontal;

IPX2: Inclinable a 15°

Fuente de aire

Preparado por el comprador, fuente de aire con presión superior a 5 kg.

IP34

Radio de la tubería oscilante(mm)

400

600

Distancia entre el cabezal de pulverización y la muestra.

200 mm (interior)

Espaciamiento de los orificios de pulverización de agua

50 mm

Rango de ángulo de oscilación del tubo de pulverización

120°, 320° (configurable)

Ángulo de la boquilla incluido

IPX3:120°

IPX4:180°

Velocidad del tubo oscilante

30°/s

Velocidad de oscilación

IP3: 15 veces/min;

IP4: 5 veces/min veces/min

Diámetro del orificio de pulverización de agua

φ0,4 mm

Caudal por orificio de pulverización de agua

0,07(±5%)L/min

presión del chorro de agua

80-150 kPa

Sistema de pulverización

IPX3: 16 boquillas;

IPX4: 25 boquillas

Caudal de agua

IPX3: 1,1 L/min,

IPX4: 1,8 L/min

IP56

Número de cabezales de pulverización

cabezal de pulverización IPX5, 1 unidad; cabezal rociador IPX6, 1 unidad (2 en total)

Superficie receptora de agua

Lado del producto

Distancia entre el cabezal de pulverización y la muestra.

2500~3000 mm (o dentro de ese rango)

Diámetro interior del orificio de pulverización

IPX5: φ6,3 mm,

IPX6: φ12,5 mm

Caudal de pulverización de agua

IPX5: 12,5±0,625 L/min,

IPX6: 100±5 L/min

Diámetro de la tubería

1 pieza de manguera de alta presión de 1/2 pulgada; 1 pieza de manguera de alta presión de 1 pulgada respectivamente

presión del chorro de agua

30~200 kPa (ajustado según el caudal)

Tiempo de pulverización de agua continua

3, 10, 30, 9999 minutos (ajustable)

Control del tiempo de funcionamiento

1~9999 minutos (ajustable)

Sistema de circulación de agua

Garantiza el reciclaje de la fuente de agua.

manómetro de presión de pulverización de agua

Muestra la presión del chorro de agua.

Control de flujo y presión

Caudalímetro mecánico




Preguntas frecuentes técnicas centradas en el producto

P1: ¿Cómo realiza el GT-F62 las pruebas multigrado IPX1 a IPX6 según las normas IEC 60529 y GB 4208?

A:El GT-F62 integra módulos de prueba específicos gestionados por el sistema de pantalla táctil PLC Teelong de desarrollo propio.:

  • Pruebas de goteo IPX1 e IPX2:Depósito de goteo montado en la parte superior con orificios de Ø0,4 mm; el plato giratorio permanece horizontal para IPX1 y se inclina 15° para IPX2..

  • Pruebas de pulverización IPX3 e IPX4:Tubo oscilante con 16 boquillas (IPX3, ángulo de 120°) o 25 boquillas (IPX4, ángulo de 180°) que oscilan a 30°/s..

  • Pruebas de pulverización a presión IPX5 e IPX6:Cabezales pulverizadores de alta presión de montaje lateral de Ø6,3 mm (IPX5) y Ø12,5 mm (IPX6).que presenta unmecanismo de oscilación eléctrica verticalcon carcasa protectora.


P2: ¿Cómo funciona el dispositivo de oscilación eléctrica del cabezal rociador IPX5/IPX6?

A:Los cabezales rociadores IPX5 e IPX6 están montados sobre un bastidor de soporte lateral específico que incorpora un mecanismo de oscilación eléctrica vertical.Protegida por una cubierta protectora exterior, la función de oscilación eléctrica se puede activar o desactivar directamente en el panel táctil para proporcionar una cobertura controlada de chorro de agua horizontal y vertical sobre la muestra..


P3: ¿Qué tipos de productos se pueden probar en la cámara de prueba de pulverización de lluvia horizontal GT-F62?

A:El GT-F62 es ideal para probar la resistencia física a la entrada de agua de productos electrónicos, lámparas, armarios eléctricos, componentes eléctricos, automóviles, motocicletas y autopartes durante el almacenamiento, el transporte y el funcionamiento.. Cuenta con un plato giratorio impermeable de altura ajustable (1-7 r/min) con una capacidad de carga máxima de20 kg.


P4: ¿Por qué elegir a GESTER como socio para la fabricación de cámaras de ensayo de lluvia?

A:Como fabricante profesional de equipos de ensayo físico con casi 30 años de experiencia en I+D y fabricación, GESTER construye equipos de alta precisión.cámaras de prueba de lluviadirectamente desde nuestra fábricaAplicamos un estricto control de calidad utilizando componentes de primera calidad (por ejemplo, pantallas táctiles MCGS, PLC XINJE, interruptores CHINT, fuentes de alimentación Mean Well).Ofrecemos precios directos de fábrica y soporte técnico de por vida en todo el mundo..
