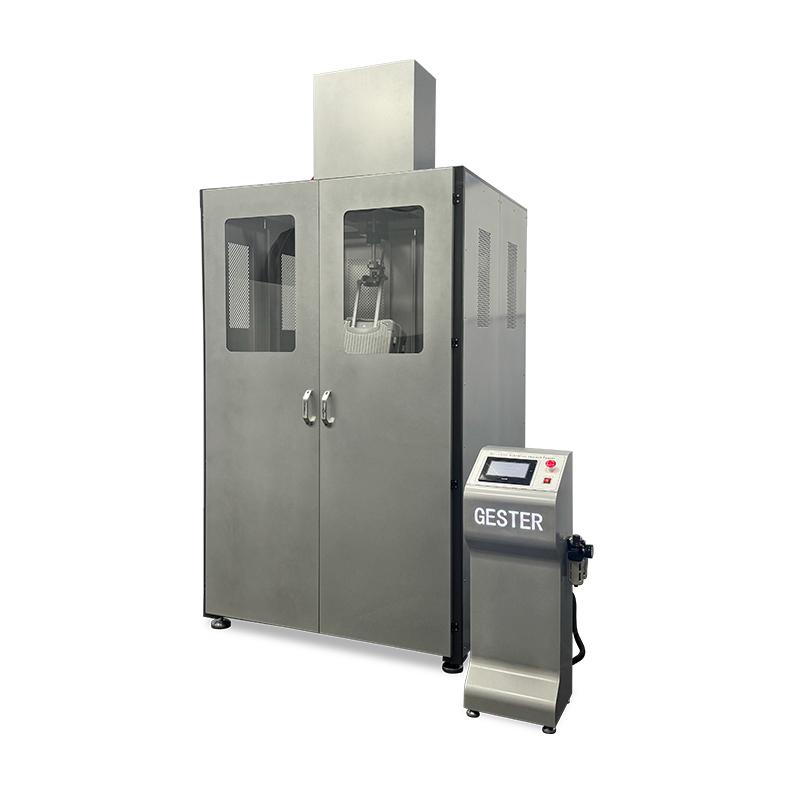

Máquina de prueba de impacto de vibración de equipaje GT-LC02

Introducción del producto

Aplicación

El propósito es probar la resistencia al impacto oscilante del mango, las líneas de costura y toda la estructura de los equipajes. Adecuado para varios tipos de bolsas y estuches.

Características

GESTER desarrolla un sistema de control propio con funciones de puesta y cómputo de tiempos. Hay funciones de inicio, parada, pausa, conteo y borrado en el panel de control de prueba. Puede contar de 0 a 999.999 veces. La máquina se detiene automáticamente cuando se alcanzan los tiempos de fraguado o cuando se daña la correa de la mochila. El sistema de control controla los cilindros que suben y bajan. Al llegar al extremo inferior, el sistema de control induce la liberación de electroimanes cerca de la parte inferior del interruptor. Al realizar un impacto libre bajo la acción de la gravedad, el impacto en el extremo del resorte es la fuerza del resorte, en oscilación repetida y el cilindro impulsa el electroimán hacia el extremo inferior y repite las acciones anteriores, la velocidad del impacto es de 20 ± 2 veces por minuto.

Estándares

QB/T 2922-2018, QB/T 5083-2018- desde septiembre, QB/T 1333 - 2018

Especificaciones clave

Modelo	GT-LC02
Sistema de control	PLC y pantalla táctil (usando un sistema de control de interfaz hombre-máquina, fácil de operar, función de corte y ahorro de energía)
Contando	0-999 999 veces, el lprobador de impacto oscilante del equipaje se apagará automáticamente cuando alcance el número de veces establecido, estableciendo el número de impactos en la interfaz hombre-máquina.
Cilindro impulsor	Cilindro de peso de 100 KG, cilindro AINTAC
Pinza de muestra	ventosa inferior, bloque de goma de amortiguación superior, varilla de impacto, el peso total de las abrazaderas comunes es (8,1+0,2) kg.
Carrera de impacto	El dispositivo de impacto puede moverse hacia arriba y hacia abajo, y la carrera unidireccional es (150 ±5) mm. La carrera se ajusta sobre la base del dispositivo de impacto con una carga adicional de 30 kg.
Peso del impacto	La carrera se ajusta en base a la carga adicional del dispositivo de impacto de 30 kg.
Resorte de impacto	Sconstante del resorte (17,54Â±0,88) mm, la sección del resorte es rectangular (8,5 mmÃ4,2 mm) de longitud (165Â±5) mm, diámetro exterior (44,5±0,5) mm, diámetro interior (28,0 ±0,5) mm, número efectivo (17 suelo 0,5) vueltas.
Bloque de amortiguación	Ambos extremos del resorte amortiguador están equipados con un bloque de goma amortiguador circular con un diámetro exterior de 100±5 mm, una altura de 30±3 mm y un diámetro de un agujero central de 22Â±2 mm. El material principal es poliuretano termoplástico y la dureza es Shore A 85Â±3. El orificio central del bloque amortiguador inferior debe garantizar que la varilla de impacto pase libre y suavemente.
Abrazadera de mochila	La calidad de la abrazadera del cinturón de la mochila es (1,35±0:05) kg.
Materiales de fijación de muestras	bcuero veteado de sección ovina dividida en capas, espesor 1,5 mm ~ 2,0 mm, ancho (100 Â± 5) mm, suavidad 1,5 mm ~ 2,5 mm (apertura de prueba 25 mm).
Fuente de gas	6 KG/CM2
Fuente de alimentación	220v, 50/60HZ
Peso	500 kilogramos
