Marca:
GESTERArtículo No.:
GT-C13Orden (MOQ):
1Pago:
TT or L/COrigen del producto:
ChinaPuerto de embarque:
Xiamen PortTiempo de espera：
15 daysDetalle del producto

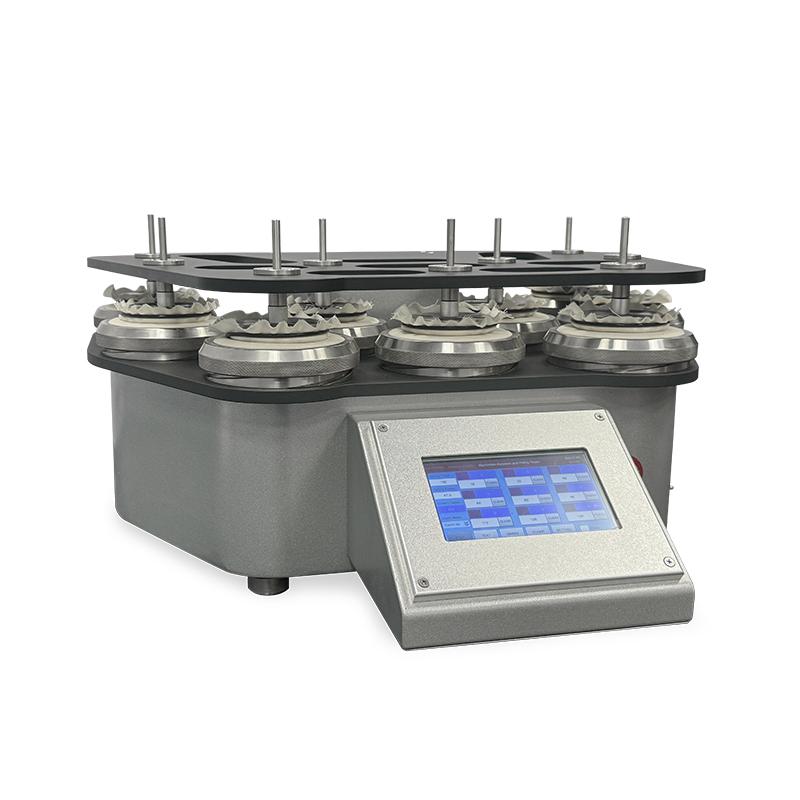

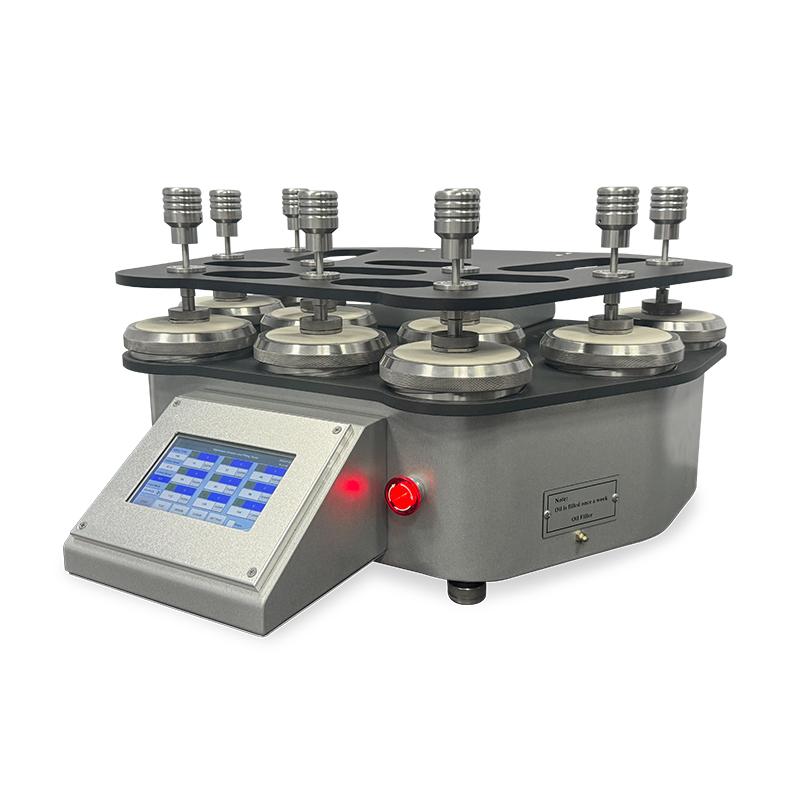

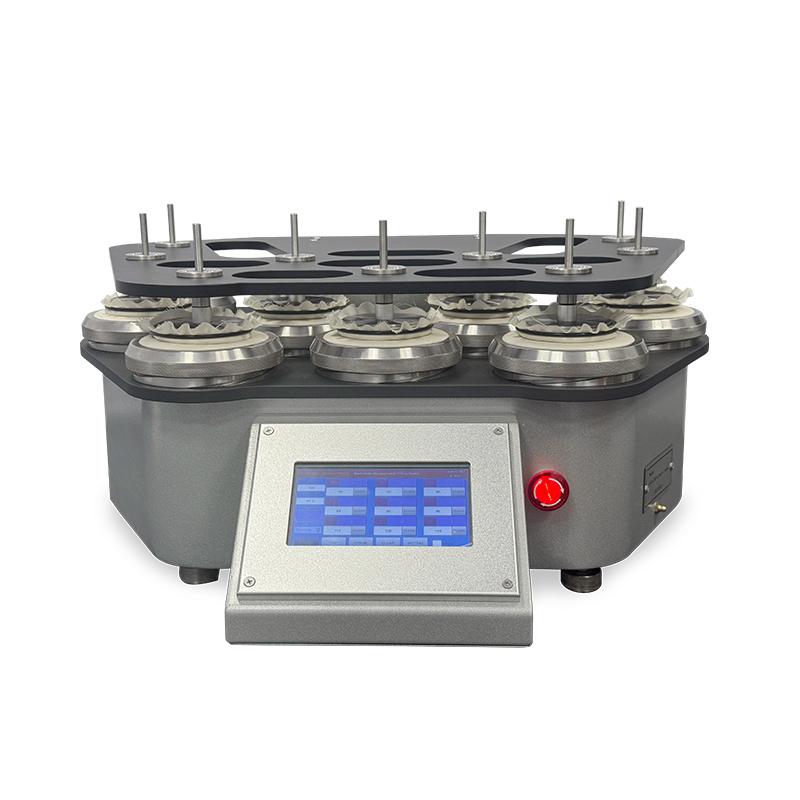

Probador de abrasión y formación de bolitas Martindale GT-C13
|
Aplicación del probador Martindale:
Diseño nuevo y mejorado Probador de abrasión y formación de bolitas Martindale es accionado por un sistema de doble servo. La trayectoria de movimiento de la figura de Lissajous estándar se genera mediante un algoritmo digital. La operación es precisa y la calibración automática completa se realiza con un solo clic. Configura seis modos de prueba: abrasión 60×60, formación de bolitas 24×24, 60-X, 60-Y, 24-X, 24-Y. El sistema puede cambiar entre varios modos con un solo clic y no se requiere ninguna otra operación de conversión de hardware.
Determina la resistencia a la abrasión y a la formación de bolitas de todo tipo de estructuras textiles. Las muestras se frotan contra abrasivos conocidos a bajas presiones y en direcciones continuamente cambiantes, y la cantidad de abrasión o formación de bolitas se compara con parámetros estándar.
Abrasión:GB/T 21196.2, GB/T 13775, ISO 12947, ASTM D4966, CEN/TS-16611, IWS TM 112, M﹠S P19, Next 18, SN 198529, TWC 112, JIS L1096 (método de placa de bola ISO17076-2, opcional), EN388, EN 13770, NWSP 020.5
Formación de bolitas: GB/T 4802.2, ISO 12945, ASTM D4970, IWS TM 196, M﹠S P17, Next TM26, SN 198525, CEN/TS-16611
Industrias de aplicación:
|
1. Norma de prueba: figura de Lissajous, línea recta.

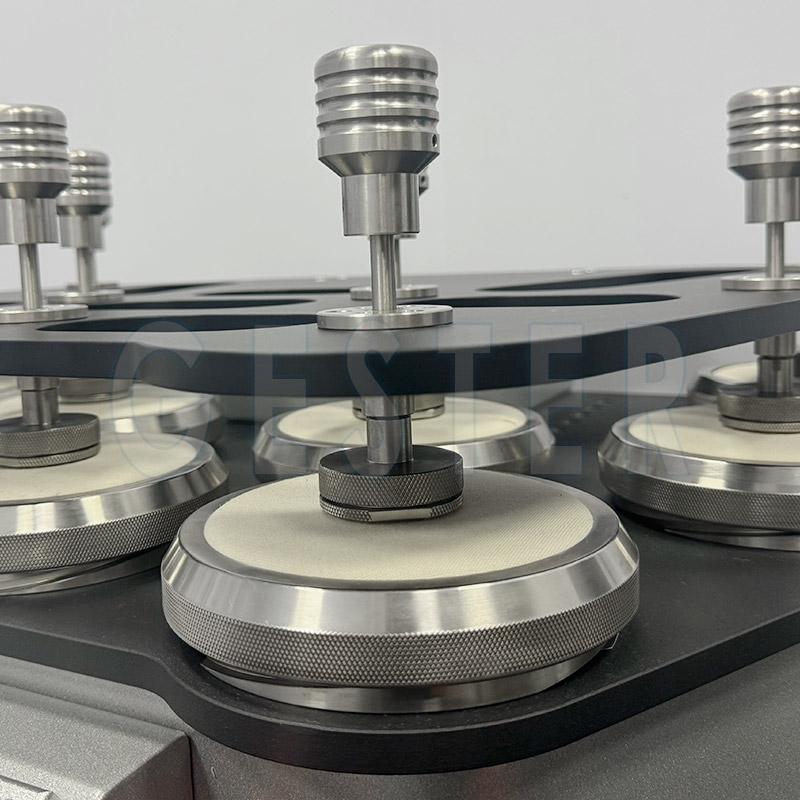

2. Posiciones de trabajo: 4, 6, 8, 9 opcionales.6. Los pesos y componentes clave están fabricados en acero inoxidable, con buena conformación y durabilidad en uso.
7. Para evitar la distorsión, la placa de movimiento superior fue fabricada especialmente con aleación de aluminio 316.

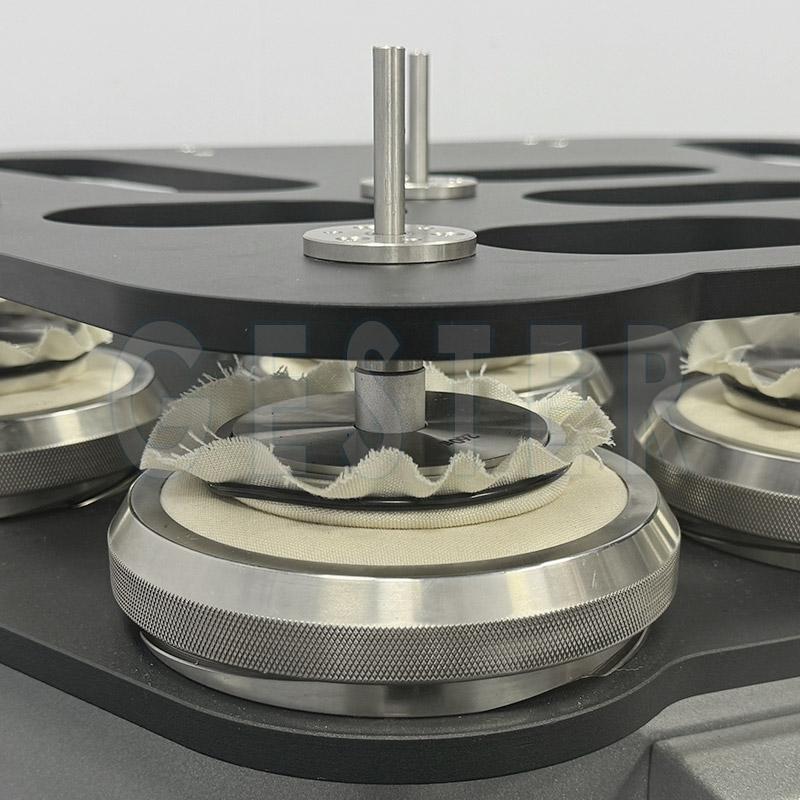

8. En lugar de la estructura soportada por bolas de acero, el diseño nuevo y mejorado evita el riesgo de que la placa de cubierta quede irregular causado por el desgaste de las bolas. La placa de cubierta se puede plegar y levantar para facilitar la carga de muestras y la obtención de resultados de prueba.
9. El orificio de inyección de aceite lubricante añadido facilita el mantenimiento por parte de los clientes y garantiza que la máquina pueda funcionar de manera estable durante mucho tiempo.
|
Modelo |
GT-C13B-4 |
GT-C13B-6 |
GT-C13B-8 |
GT-C13B-9 |
||||
|
Posiciones de trabajo |
4 |
6 |
8 |
9 |
||||
|
Controlmodo |
Control mediante PLC y pantalla táctil |
|||||||
|
Contadorrango |
0~999999 veces |
|||||||
|
Presión de prueba
|
Prueba de abrasión |
A) Soporte de probeta: (198 ±2)g B) Pieza de carga más grande: (597±5)g C) La masa total: (795± 7)g , para ropa de trabajo, tapicería, ropa de cama y tejidos para uso técnico (presión nominal de 12 kPa) |
||||||
|
A) Soporte de probeta: (198 ±2)g B) Pieza de carga más pequeña: (397±5)g C) La masa total: (595± 7)g, para prendas de vestir y textiles para el hogar, excluyendo tapicería y ropa de cama (presión nominal de 9 kPa) |
||||||||
|
Prueba de formación de bolitas |
A) Aacero inoxidable pieza de carga: (260 ± 1) g B) Soporte de probeta: (155 ± 1)g C) La masa total: (415± 2)g |
|||||||
|
Soporte efectivo diámetro |
A) Abrasión Soporte: Φ(28.65 ± 0.05)mm |
|||||||
|
B) Formación de bolitas Soporte: Φ(90 ± 0.10)mm |
||||||||
|
Rotacional velocidad |
47.5± 2.5r/min |
|||||||
|
Presión peso |
Masa: (2.5 ± 0.5) kg |
|||||||
|
Diámetro: Φ(120 ± 10) mm |
||||||||
|
Potencia suministro |
CA220V 50/60Hz |
|||||||
|
Dimensiones(L x Ancho x Alto) |
60×55×41cm |
88×61×41cm |
90×62×41cm |
90×62×41cm |
||||
|
Peso |
75kg |
130kg |
145kg |
150kg |
||||
Accesorios A:
|
Abrasión y soporte |
1 juego |
|
Formación de bolitas peso y soporte |
1 juego |
|
Estándar atela abrasiva fde tela |
2 piezas para cada cabezal |
|
Estándar bembalajefespuma 38mm |
caja de 60 piezas |
|
Estándarwtejidofieltrodiscos 140mm |
2 piezas para cada cabezal |
|
Estándarwtejidofieltrodiscos90mm |
2 piezas para cada cabezal |
|
Fotografías (copiar una) |
1 juego |
|
Troquel de corte de muestra (Φ38mm, Φ90mm, Φ140mm) |
1 pieza para cada tamaño |
|
Peso de prensado |
1 pieza |
|
Dispositivo auxiliar para montaje de probetas |
1 pieza |
|
Línea eléctrica |
1 pieza |
Accesorios B:
|
Fotográfico EMPAsestándares parapformación de bolitaspprueba (3 x 4 tejido de punto) |
Opcional |
|
EMPA Fotográfico estándares para pilling prueba (3 x 4 tejido) |
Opcional |
|
Fotografías SM 50 para pilling prueba IWS + ASTM. 4 juegos 1-5 (Liso, Sarga A, Sarga B, Manta) |
Opcional |
|
Estándar abradentes ftela |
Opcional |
|
Estándar relleno espuma Φ38 mm |
Opcional |
|
Estándar tejido fieltro Discos 140 mm |
Opcional |
|
Estándar tejido fDiscos de fieltro90 mm |
Opcional |
|
Cortador neumático de muestras GT-C48 |
Opcional |
|
Placa de bolas para ISO17076-2 |
Opcional |
|
Kits de prueba CEN/TS16611 |
Opcional |
|
Soporte de abrasión de calcetines según EN 13770 Método A |
Opcional |
|
Anillo de sujeción para material grueso según EN 388 |
Opcional |
P1: ¿Para qué se utiliza un probador Martindale?
R:El probador Martindale mide la resistencia a la abrasión y la tendencia a la formación de bolitas de los tejidos textiles frotando muestras contra abrasivos estándar bajo presión y patrones de movimiento controlados.
P2: ¿Cuál es la trayectoria de movimiento del probador de abrasión y formación de bolitas MartindaleGT-C13B?
R: El GT-C13B utiliza una trayectoria de movimiento de figura de Lissajous digital generada por un sistema de doble motor servo, lo que garantiza resultados de prueba precisos y repetibles con calibración automática de un solo clic.
P3: ¿Cuántas posiciones de prueba están disponibles?
R:El GT-C13B ofrece 4, 6, 8 o 9 posiciones de trabajo según sus requisitos.
P4: ¿Puede la máquina probar tanto la abrasión como la formación de bolitas?
R:Sí, el GT-C13B cuenta con 6 modos de prueba (abrasión 60×60, formación de bolitas 24×24, 60-X, 60-Y, 24-X, 24-Y) con cambio de modo mediante un solo clic.
P5: ¿Cuáles son las opciones de presión de prueba?
R:Hay disponibles dos configuraciones de presión nominal:
• 9 kPa: para prendas y textiles domésticos (excepto tapicería y ropa de cama)
• 12 kPa: para ropa de trabajo, tapicería, ropa de cama y tejidos técnicos
Los soportes de muestra estándar con pesas de 9 kPa y 12 kPa están incluidos.
P6: ¿Cuál es la velocidad de rotación y el rango del contador?
R:Velocidad de rotación: 47,5 ± 2,5 r/min
Rango del contador: 0 ~ 999,999 ciclos con métodos de conteo ascendente y descendente disponibles.
