Diferencia entre dos tipos de agarres para el probador de flexión de resistencia Bally Mar 20, 2019

GESTER Instruments co., Ltd se dedica profesionalmente a la producción y R & D de equipo de prueba física . Con muchos años de experiencia en brindar total solución de prueba , GESTER se convierte en una de las empresas líderes en el campo de las máquinas de ensayo. Con su avanzada tecnología y filosofía de diseño, excelente tecnología de fabricación y estricto sistema de gestión de calidad, GESTER logra proporcionar Productos de clase mundial para instituciones de prueba reconocidas, que cooperan con muchas organizaciones internacionales de normalización y proporcionan todos los consumibles estándar de prueba para el laboratorio.


Nuestra empresa tiene nuestra propia base de investigación y producción autorizada por ISO9001: 2000, que puede proporcionar una solución total para una serie de máquinas de prueba. Todas nuestras máquinas cumplen con las normas internacionales ASTM, ISO, JIS, AATCC, IWTO, BS, DIN, etc. Para asegurar la precisión y autoridad de los resultados de la prueba, todos los productos serán calibrados por personal profesional del laboratorio central antes de ser enviados desde la fábrica. Nuestros productos están siendo utilizados por muchas organizaciones de control de calidad famosas en el país y en el extranjero.


GESTER GT-KC10A Comprobador de flexión de resistencia Bally tiene A, B dos tipos de agarres, y la diferencia está en los agarres superiores.


Se cumple con un tipo de agarre por debajo del estándar:

SATRA TM 55; IULTCS / IUP 20-1; ISO 17694; EN 13512; EN 344-1 sección 5.13.1.3 y anexo C; EN ISO 20344 sección 6.6.2.8; GB / T20991 sección 6.6.2.8; AS / NZS 2210.2 sección 6.6.2.8; JIS-K6545.


Comprobador de flexión de cuero Bally El agarre tipo B se cumple con el siguiente estándar:

ISO 32100; DIN53351; ISO 5402-1; GE-24; ASTM D 6182.


Dado que las dos abrazaderas son adecuadas para muchos estándares, las mismas dimensiones básicas y diferentes tolerancias se toman con tolerancias más pequeñas, que se consideran el mismo estándar.


La principal diferencia entre dos agarres es la siguiente:






Como se muestra en las figuras, la figura 1 para el agarre superior tipo A, la figura 2 para el agarre superior tipo B


Ambas abrazaderas superiores constan de dos placas, una para ABCFD y otra para EGHCF. Las principales diferencias entre las dos abrazaderas superiores son:


1. El grosor del deflector ADFE tipo A es de 4 mm.

Mientras que el grosor para los agarres tipo B deflector ABCFD, EGHCF es de 4 ± 0,2 mm, y el deflector L (ADFE) se puede agregar a 8 mm con respecto a la muestra de prueba.


2. La longitud horizontal y la altura vertical para la rampa de sujeción superior tipo A CD son ambas de 25 mm (D es la intersección para la extensión CF y AD).

La diferencia de altura horizontal entre la superficie de sujeción superior tipo B BC y EF es de 22,5 ± 1 mm, y la distancia horizontal desde el núcleo del orificio hasta el ángulo agudo F es de 23,2 ± 0,2 mm, y el diámetro del orificio K se requiere para sea ​​∮50,0 ± 0,5 mm.



3. El ángulo entre el DF y el CF de la abrazadera superior tipo A es un radio de 2 mm.

La abrazadera superior tipo B DF es: un plano que está 150 grados oblicuamente hacia arriba (∠ADF = 150 °) con la superficie inferior AD. El plano DF y el plano inclinado CF son arcos con un radio de 2 mm.

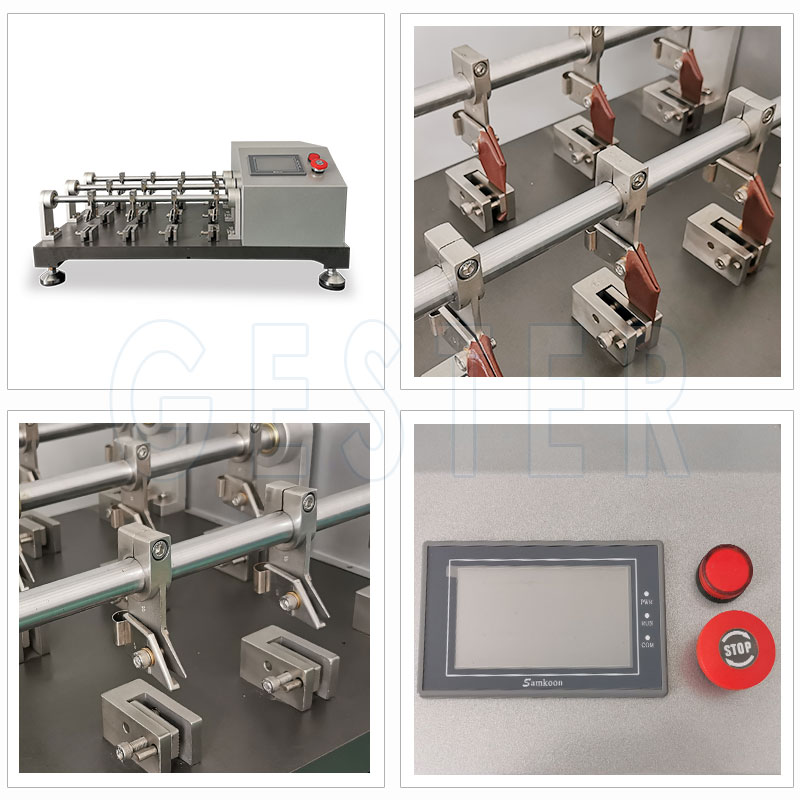

Bally Leather Flexing Tester GT-KC10A
