Plataforma de carga del asiento más pequeña, que es un objeto circular rígido de 200 mm de diámetro, cuya superficie de carga tiene una curvatura esférica convexa de 300 mm de radio con un radio de borde frontal de 12 mm.
Plataforma de carga trasera, que es un objeto rectangular rígido de 200 mm de alto y 250 mm de ancho, cuya superficie de carga está curvada a lo ancho de la plataforma con una curvatura cilíndrica convexa de 450 mm de radio y con un radio de 12 mm en todos los bordes frontales. .
El impactador de asiento se compone de los siguientes elementos: cuerpo circular, resortes y superficie de impacto. Son los accesorios necesarios para la prueba de impacto del asiento.

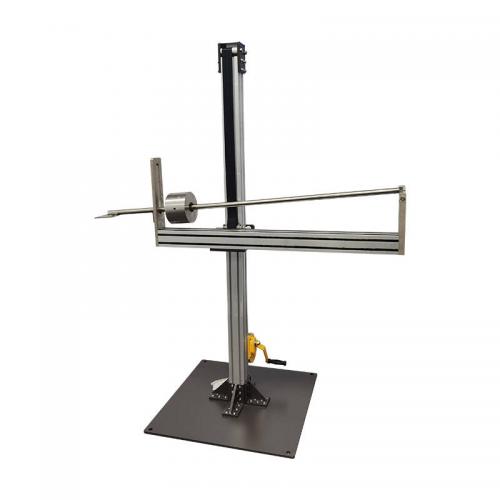

Martillo de impacto, con cabeza cilíndrica de péndulo de masa 6,5 kg, sostenido sobre un pivote por un tubo de acero de 38 mm de diámetro y con un espesor de pared de 2 mm.
Plataforma de carga de 305 mm GT-LB01-18 Introducción del producto Solicitud : Esta almohadilla de carga está diseñada específicamente para IS 17633, que es un objeto circular rígido de 305 ± 5 mm de diámetro, con un radio de borde frontal de 12 mm. Normas : IS 17633 - 2022 Anexo B- 4.1 Especificaciones clave Modelo GT-LB01- 1 8 Material Plástico Cargue el diámetro de la almohadilla 305 ± 5 mm Espesor del cojín de carga 4 0 mm Dimensión ( Largo × Ancho × Profundidad ) 305 × 305 ×50 mm Peso 10 kilos Aplicaciones Industria Se pueden probar todo tipo de asientos con pedal de silla en el Plataforma de carga de 305 mm
Esta plataforma de carga está diseñada específicamente para BIFMA X5.1, que es un objeto rectangular rígido de 102 × 50 mm de dimensión, con un radio de borde frontal de 12 mm. Se utiliza principalmente para probar la carga estática y la durabilidad del pedal de la silla de oficina.
El propósito de esta prueba es determinar: (1) retención de carga (65 % IFD), (2) pérdida de espesor y (3) rotura estructural según lo abordado mediante inspección visual. Este procedimiento describe pruebas que evalúan la muestra desviando repetidamente el cojín de la alfombra mediante un rodillo cubierto de caucho de 152 mm de diámetro y 152 mm de ancho que ejerce una fuerza de 266 ± 5 N sobre las muestras de prueba.
La máquina de prueba de asientos y respaldos de sillas de tres estaciones está equipada con tres estaciones y se puede utilizar para probar las tres muestras simultáneamente.
La plataforma de carga BIFMA127 y 60 mm está diseñada específicamente para BIFMA X5.1, que es un objeto rectangular rígido de 1,27×6,0mmde dimensión, con un radio de borde frontal de 12 mm. Se utiliza principalmente para probar lacarga estática y la durabilidaddel brazo
